RFID의 이해

RFID란?

RFID

- RFID는 무선 주파수를 이용하여 단거리 혹은 장거리에 있는 사물에 부착된 RFID Tag를 인식하여 정보를 주고 받을 수 있도록 하는 기술로, RFID Tag, RFID Writer/Reader 로 구성된다.

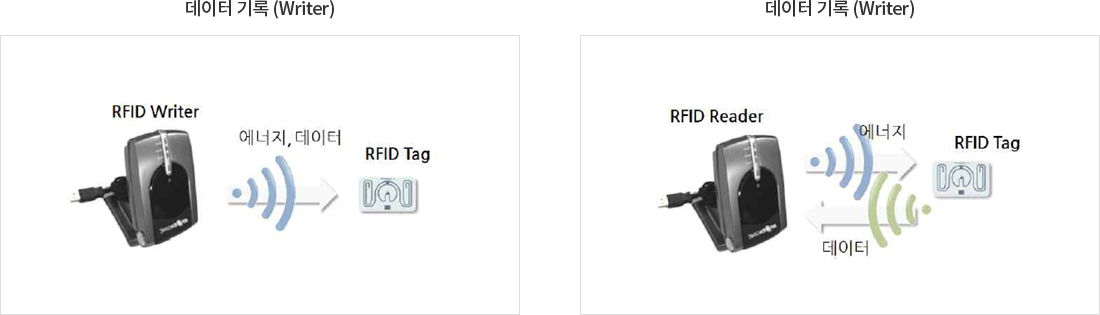

RFID Writer/Reader 와 RFID Tag 작동 원리

- RFID 시스템은 RFID Reader에 부착된 안테나에서 에너지(전력)를 무선(RF)으로 공급하고, RFID Tag 내의 안테나가 에너지를 받아 RFID Tag 내의 메모리에 저장된 데이터를 무선(RF)으로 되돌려 주는 시스템이다.

구분 원리 취약점 주파수 대역
Magnetic 방식 자기장을 이용, 상호유도 방식 자기장 금속에 흡수 30MHz 이하 (125KHz, 134KHz, 13.56MHz)
Electric 방식 전파를 이용, 전자기파 방식 금속은 반사, 물에는 흡수 100MHz 이상 (900MHz, 2.45GHz)

※ 전력을 공급하고, 데이터를 되돌려 받는 방식으로 아래 두 가지 방식이 있다.

Tag, Writer/Reader

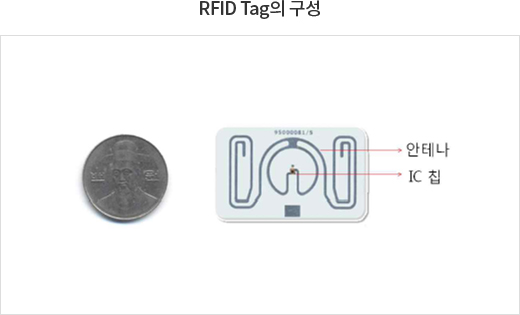

- RFID Tag 는 정보를 저장•처리를 위한 IC 칩과 안테나로 구성되며, IC칩 내의 저장공간(Memory)에 식별자(ID)정보를 저장함

- RFID Writer/Reader는 RFID Tag에 데이터를 RF로 송신하여 기록하는Writer 와 RFID Tag에 RF를 송신하여 데이터를 수신(Read) 하는 Reader기기임

RFID Tag

RFID Writer/Reader

- RFID Tag는 전원공급의 유무에 따라 능동형(Active)과 수동형(Passive)로 분류됨

구분 특징 및 적용분야
능동형(Active)
  • Tag에 배터리 부착, 수십m 원거리 통신용
  • 가격고가, 수명이 제한적 (1~3년)
  • 환경감시, 군수, 의료, 과학 등에 사용
수동형(Passive)
  • 배터리가 없으며, 수m 이내 근거리 통신용
  • 가격이 저렴하고 수명이 반영구적 (10년이상)
  • 물류관리, 교통, 보안, 전자상거래 등에 사용

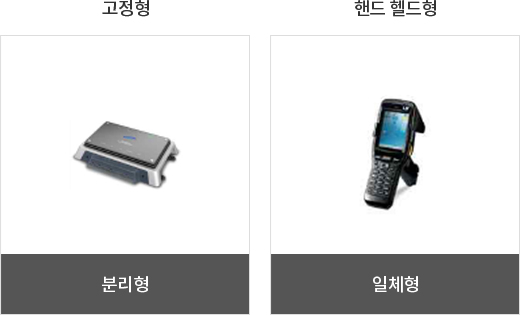

구분 특징 및 적용분야
고정형 Reader
  • 특정 위치에 고정하여 사용
  • 안테나와 나머지 부분 (무선통신모듈, 프로세서, 외부통신모듈 등)이 분리된 분리형, 하나로 만들어진 일체형이 혼용됨
핸드 헬드형
  • 이동하면서 사용 가능
  • 일체형이 일반적

주파수

- RFID Tag에서 사용하는 주파수 대역 별로는 125kHz, 13.56MHz, 433MHz, 900MHz, 2.45GHz 등이 있다.

주파수

주파수 저주파 고주파 극초단파 (UHF) 마이크로파
125kHZ, 134kHz 13.56MHz 433.92MHz 860 ~ 960 MHz 2.45 GHz
인식거리 < 60cm 약 60cm 약 50 ~ 100cm ~ 10m (최대) 약 6m (수동)
일반특성
  • 비교적 고가
  • 환경에 의한 성능저하가 거의 없음
  • 저주파보다 저가
  • 짧은 인식거리와 다중 태그 인식이 필요한 분야
  • 긴 인식거리
  • 실시간 추적 등
  • 저가 생산가능
  • 다중태그, 인식거리 및 성능 등이 가장 뛰어남
  • 900MHz Tag와 유사한 특성
  • 환경의 영향을 많이 받음
동작방식 수동형 수동형 능동형 능동/수동형 능동/수동형
적용분야
  • 공장자동화
  • 출입통제/보안
  • 교통카드
  • 신분증 등 출입통제/보안
  • 컨테이너 관리
  • 물류
  • 공급망 관리
  • 위조방지
인식속도 저속 고속
환경영향 강인 민감
태그크기 대형 소형

※ 출처 : RFID 기술 및 표준화 동향, TTA 저널 95호

RFID

- RFID를 도입하기 위해서는 공급 및 유통업체 등에서 RFID Tag를 부착하고, Tag 정보를 얻고자 하는 공급망 내 다양한 Player들이 정보를 공유할 수 있도록 시스템 체계 및 기준이 필요하다.

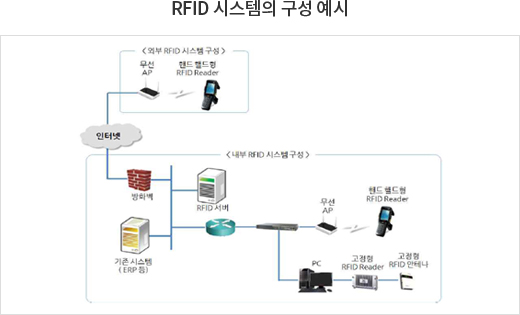

RFID 시스템의 구성 예시

- 시스템을 구성하기 위해서는 Reader에서 읽은 Tag데이터를 분석하고 화면에 보여주기 위한 “PC”, 다양한 정보를 저장하는 “RFID 서버” 등 다양한 시스템이 필요함

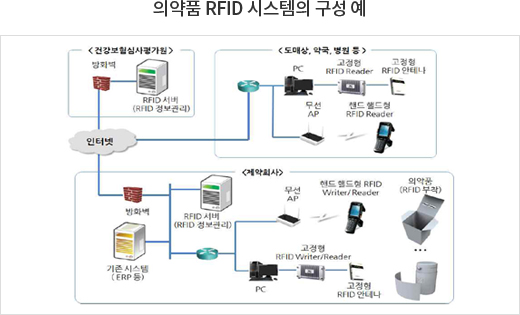

- 롯데백화점의 경우 상기 시스템구성에서 본사 관리부서는 <건강보험심사평가원>, 매장은 <도매상, 약국, 병원 등>을 대입해서 생각하시면 되며, 실제 제품 패키징 및 물류창고 등은 <제약회사>로 보시면 됩니다.
